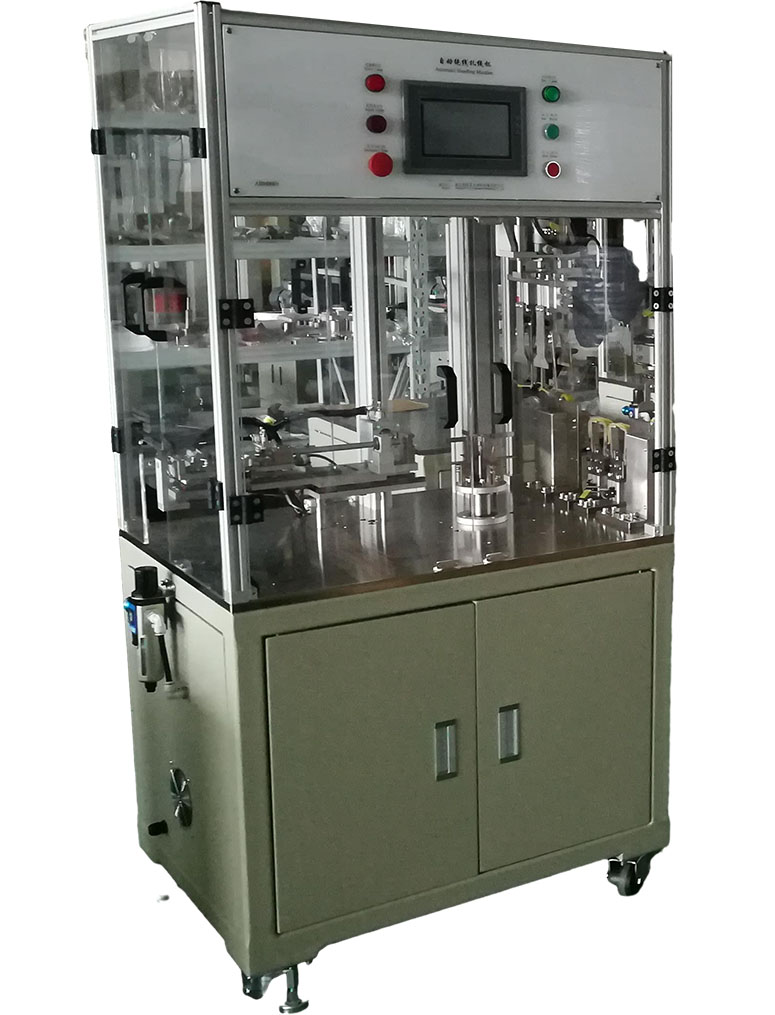

Máquina Automática de Cortar, Enrolar e Entrelaçar Fios ACE0001

Name: Máquina Automática de Cortar, Enrolar e Entrelaçar Fios A...
Brand: Automatic Twist Tie Machines Manufacturer & Supplier
SKU: ACE0001
Availability: InStock
Rating: 5 (1 reviews)

Máquina de Enrolamento e Enlace de Corte Automático ACE0001
CARACTERÍSTICA
DA MÁQUINA ACE0001-A máquina de enrolamento e enlace automática é aplicada principalmente para cortar comprimento fixo, vento e enlace de filamento de plástico, como linha de corte de grama e monofilamento de nylon. A máquina pode cortar, enrolar, enlacear automaticamente o filamento de plástico e descarregar produtos através da configuração de parâmetros e sistema PLC, que é de baixo custo manual e alta capacidade de produção. É necessária uma pessoa para operar a máquina e a produção pode ser alcançada fornecendo eletricidade e ar comprimido.
1. Interface homem-máquina da tela sensível ao toque; controle central; operação conveniente; parametrização; exibição visual.
2. De acordo com o parâmetro de configuração, a máquina pode combinar automaticamente a operação e contar a saída no sistema PLC.
3. O sistema de detecção fotoelétrico pode detectar automaticamente as condições de falta, derramamento e nenhum fio e alarme e parar a produção.
4. Termine a função de proteção do alarme e da segurança; dupla proteção de eletricidade e maquinário que é seguro e confiável.
CONFIGURAÇÃO DA
MÁQUINA 1. Módulo de alimentação.
2. Módulo de corte.
3. Módulo de enrolamento.
4. Módulo de enlace.
5. Módulo de transposição.
6. Módulo de quadro.
7. Programa e sistema de controle elétrico.
PRINCÍPIO DO FUNCIONAMENTO
DA MÁQUINA 1. O módulo de alimentação alimenta o fio através de rodas de precisão acionadas por motor de passo.
2. O módulo de corte corta o fio através do cortador de liga guiado por guia linear e acionado por cilindro.
3. Módulo de bobinamento acionado por motor de passo e movimento de alimentação, enrolamento e travessia.
4. O módulo de enlace conduzido pelo motor de piso e enlace o produto na estação dobro.
Desenho
Técnico Fornecido 1. Manual de operação.
2. Desenho de montagem da máquina.
3. Desenho pneumático e de controle.
4. Desenho elétrico e de controle.
5. Peças sobresselentes e lista vestindo das peças.

Parâmetro básico da máquina Diâmetro
do filamento: 1,0 ~ 5,0 mm
Velocidade de alimentação: ≤2,0 m / s
Rádio de enrolamento: 70 ~ 100 mm
Comprimento de enrolamento: 5 ~ 30 m
Taxa de produção: 2 ~ 5 Pcs / min (com base em 15 mlength)
Operador necessário: 1 pessoa (pode operar 2 ~ 4 unidades)
Comprimento da máquina: 1350 mm
Largura da máquina: 650 mm
Altura da máquina: 1700 mm
Peso da máquina: Aprox300 kg
Fonte de alimentação: 1 Fase AC 220V 50Hz 2Kw
Ar comprimido: 0,4 ~ 0,6 Mpa1 m3 / h

Qual é a função principal da Máquina Automática de Corte, Enrolamento e Amarração de Filamento Plástico ACE0001?

A ACE0001 é uma máquina industrial automatizada projetada para o processamento integrado de monofilamento plástico. Sua função principal é cortar automaticamente o filamento plástico em um comprimento definido, enrolá-lo em uma bobina ou pacote compacto e, em seguida, amarrar (amarrar ou fixar) a bobina para evitar que se desfaça. Esta automação de linha final é essencial para produzir bobinas acabadas e prontas para varejo de produtos como linha de cortador de grama e monofilamento de náilon.

Qual faixa de diâmetro de filamento e velocidade de produção a máquina ACE0001 pode lidar?

A ACE0001 é projetada para processar filamentos plásticos com uma faixa de diâmetro de 1,0 mm a 5,0 mm, tornando-a versátil para vários produtos de monofilamento. Opera a uma velocidade de produção de 2 a 5 peças por minuto. A velocidade exata dentro desta faixa depende de fatores como diâmetro do filamento, tamanho da bobina e o programa específico de corte e amarração selecionado via sistema de controle PLC.

Como a máquina é operada e controlada?

A operação é simplificada por meio de um sistema controlado por PLC, amigável ao usuário, com interface de tela sensível ao toque. O PLC (Controlador Lógico Programável) garante automação precisa, repetível e confiável de todo o ciclo de corte, enrolamento e amarração. Os operadores usam a tela sensível ao toque para inserir parâmetros (como comprimento e contagem de bobinas), selecionar programas, monitorar o status da produção e realizar diagnósticos, exigindo apenas um operador para operar a máquina com eficiência.

Quais são os principais benefícios de usar esta máquina automatizada em vez de métodos manuais?

A máquina ACE0001 oferece benefícios significativos: 1) **Aumento da Produtividade:** Automatiza um processo intensivo em mão de obra, alcançando 2-5 bobinas consistentes por minuto. 2) **Qualidade Uniforme:** O controle por PLC garante que cada bobina seja idêntica em comprimento, tensão de enrolamento e amarração segura. 3) **Eficiência de Mão de Obra:** Requer apenas um operador, reduzindo custos de mão de obra e esforço físico. 4) **Redução de Desperdício:** Corte preciso e enrolamento controlado minimizam o desperdício de filamento. 5) **Segurança Aprimorada:** Automatiza o manuseio de cortadores afiados e mecanismos de enrolamento, criando um ambiente de trabalho mais seguro.

A ACE0001 é adequada para produzir produtos além da linha de cortador de grama?

Sim, absolutamente. Embora a linha de cortador de grama (monofilamento de náilon) seja uma aplicação primária, a ACE0001 é uma máquina versátil de processamento de filamento plástico. É ideal para qualquer indústria que exija bobinas acabadas de monofilamento plástico flexível, como linha de pesca, filamentos de cerdas de náilon para escovas, amarradores de cabos, ou outros filamentos de náilon industriais e de consumo dentro da faixa de diâmetro de 1,0-5,0mm. Sua programabilidade permite que seja adaptada a várias especificações de enrolamento e embalagem.
